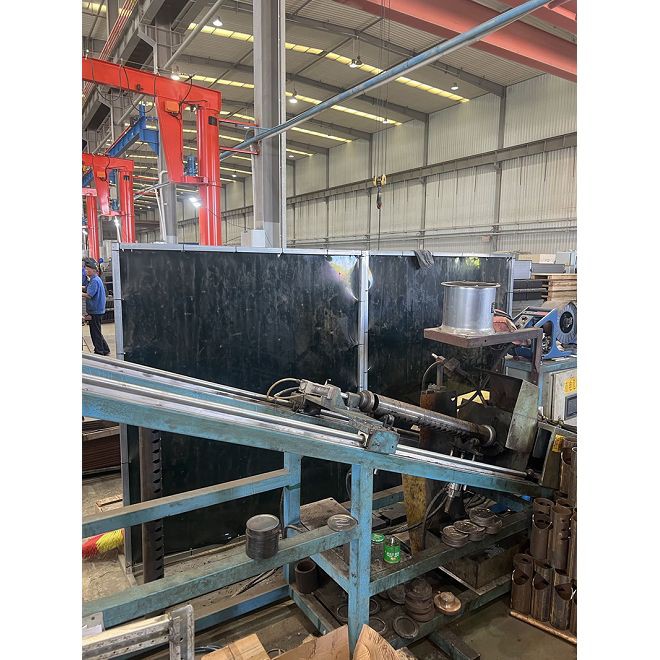

Pozicioniranje opreme: Potpuno automatizirani uređaj posebno dizajniran za zavarivanje krajnjih kapa za naplatu ulja u transformatorskim radijatorima. Kroz potpuno automatizirane procese, uključujući precizno pozicionirano cevi za sakupljanje ulja, pneumatsko stezanje cilindra, automatsko rotaciju i automatsko zavarivanje po zavarivačkoj baklji, ona rješava probleme niske efikasnosti i lošeg konzistencije u tradicionalnom ručnom zavarivanju, a pogodan je za velike standardizirane proizvodne scenarije.
Core funkcije i principi rada
Utovar i stezanje
Operatori postavljaju montažne cijevi za naplatu ulja (s krajnjim kapicama za zavarivanje) u stanicu opreme. Pneumatska skupina cilindra automatski se stezaju i pozicionira (preciznost stezanja: ± 0. 2mm), osiguravajući krajnje kape koncentrične sa osi cevi za sakupljanje ulja.
Rotacijski zavarivanje
Servo motorni motor vozi radni sto da okreće 360 stepeni u stalnoj brzini (rotacijska brzina podesiva od 5-20 r / min). U međuvremenu, baklja za zavarivanje (Standardna baklja za zavarivanje plina) automatski se ljulja duž unaprijed postavljene putanke za potpunu zavarivanje kruga krajnjeg poklopca. Vrijeme za jedno zavarivanje traje samo 30-60 sekundi (ovisno o promjeru cijevi).
Istovar i inspekcija
Nakon zavarivanja, cilindri se automatski oslobađaju, a radni dijelovi prenose se na područje istovara putem transportne trake ili manipulatora. Opcijski modul za inspekcijski modul laserskog zavara (otkrivanje u stvarnom vremenu parametara kao što su dubine penetracije i širine zavarivanja) može automatski alarmirati i odbiti nekvalificirane proizvode.
Dizajn proizvodnje visokog efikasnosti
Usvajaju strukturu rotacije dvostruke stanice (jedna stanica za zavarivanje dok se drugi učitava), sa teorijskim proizvodnim kapacitetom od 120-180 komada / sat, povećavajući efikasnost od 5-8 puta u odnosu na ručno zavarivanje.
Podržava brzo prebacivanje između više specifikacija: zamjenom izlaganja za pozicioniranje (struktura za brzo oslobađanje, vrijeme zamjene<5 minutes), it adapts to oil collecting pipes with a diameter range of φ89-φ114mm and end cap thickness of 3-10mm.
Struktura i komponente opreme
|
Komponenta |
Značajke dizajna |
|
Okvir i pogonski sistem |
Okvir od livenog željeza visoke čvrstoće, stres olakšan starenjem vibracija; Servo motor + precizni planetarni reduktor pokreće rotirajuće radne garniture, tačnost pozicioniranja ± 0. 05mm. |
|
Pneumatski sistem stezanja |
KoristiCilindar za centriranje u tri vilice+ elastična tlačna ploča, sa stabilnom i podesivom silom stezanja, kompatibilna sa cijevima za sakupljanje ulja različitih duljina (200-1900 mm). |
|
Mehanizam za izvršenje zavarivanja |
Konzolver zavarivački nosač za zavarivanje (X / Y / Z Troosove veze), podržava podešavanje kuta baklje (0-45 stepen); Standardni senzor protiv sudara automatski se povlači za zaštitu u slučaju nepravilnosti. |
Prednosti opreme
Stabilan kvalitet zavarivanja
Automatizirana kontrola uklanja fluktuacije ručne operacije, što rezultira ujednačenom formacijom zavarivanja. Odstupanje visine nogu zavarivanja manje ili jednako ± 0. 3 mm i brzina prolaska proba, veća od ili jednaka 99% (brzina curenja)<0.1MPa/min).
Značajno smanjenje troškova rada
Jedan operater može nadgledati 2-3 uređaje istovremeno, smanjujući potražnju za zavarivanjem operatora za preko 80%; Nisu potrebni profesionalni certificirani zavarivači, a obični radnici mogu raditi nakon treninga.
Tipični scenariji aplikacija
Primjenjivi radni komadi
Cijevi za sakupljanje ulja za transformatorske radijatore, konzervator za ulje, priključne cijevi, rashladne ulje, itd., Sa rasponom promjera cijevi φ 89- φ114mm. Krajnji kapice uključuju ravne kape za zavarivanje i prirubljene krajnje kape.
Procesi zavarivanja
Potpuno automatski zavarivanje plina Co₂ (čvrsta žica za jezgra / fluksa), sa opcijskim modulom za zavarivanje tig za materijale od nehrđajućeg čelika.
Ciljni kupci
Preduzeća za preradu transformatora (poput dobavljača državne mreže), proizvođači pritiska, proizvođača plovila, postrojenja za preradu HVAC-a i drugi scenariji za zavarivanje velikih razmjera.
